Реле швидкості РС. 3М.

Реле швидкості РС.3М. Реле контролю частоти обертання дизельного валу.

Шановні замовники ХОЧЕМО ЗБАТИТИ ВАШУ УВАГУ, що можлива зміна ціни вказаної на сайті. Поточні ціни уточнюйте у відділі продажу.

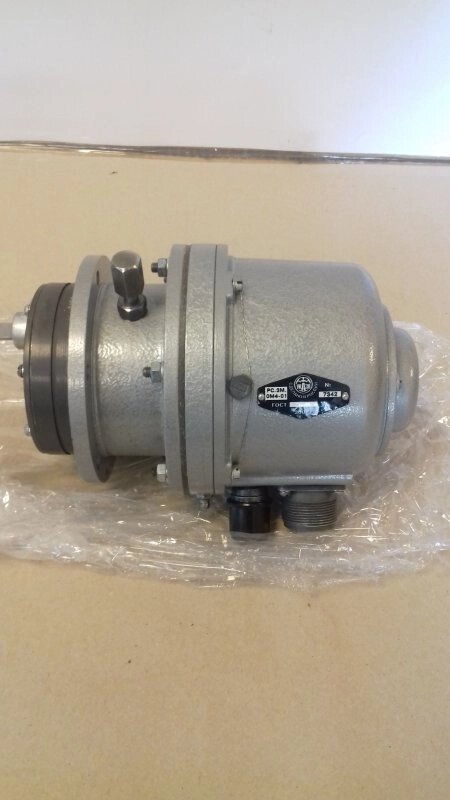

Р еле швидкості РС.3М

призначено для автоматичного контролю та сигналізації частоти обертання колінчастого валу дизеля.

Застосовується реле швидкості РС.3М у системах автоматизації дизель – електричних агрегатів.


Робоче становище реле швидкості РС.3М – горизонтальне.

Реле швидкості РС.3М призначене для експлуатації:
■ у вибухобезпечних приміщеннях;
■ в атмосфері типу III за ГОСТ 15150 – 69.

Реле швидкості РС.3М поставляється з фіксованим настроюванням уставок позицій на номінальні значення, вказані в паспорті реле на підставі специфікації замовлення або замовлення наряду.

Модификации реле скорости РС.3М в зависимости от исполнения, категории размещения, числа контактов штепсельного разъема и настройки уставки I позиции:

Примечание. По требованию заказчика реле скорости РС.3М может поставляться

с диапазоном настройки I позиции от 300 до 1575 об/мин.

Дифференциал срабатывания позиций составляет от 5 до 200 об/мин.

Характеристики коммутируемых электрических цепей:
■ род тока – постоянный;
■ напряжение, В – 24 ± 6;
■ сила тока при омической нагрузке, А – от 0,5 до 4;
■ сила тока при индуктивной нагрузке (при постоянной времени не более 0,015с), А –
от 0,5 до 2.





Масса, кг – не более 5.


Условия эксплуатации

Реле скорости РС.3М может эксплуатироваться:

■ на высоте до 4000 метров над уровнем моря;
■ в помещениях с наличием паров масла и топлива;
■ в условиях температуры окружающего воздуха от минус 10 °С до плюс 50 °С;
■ в условиях воздействия вибрации с максимальным ускорением до 15 м/с²;
■ в условиях воздействия тряски с максимальным ускорением до 40 м/с², с частотой
ударов от 80 до 120 в минуту;
■ в условиях воздействия морского тумана;
■ в условиях воздействия относительной влажности окружающего воздуха до 98% ,
измеренной при температуре до 40 °С.
