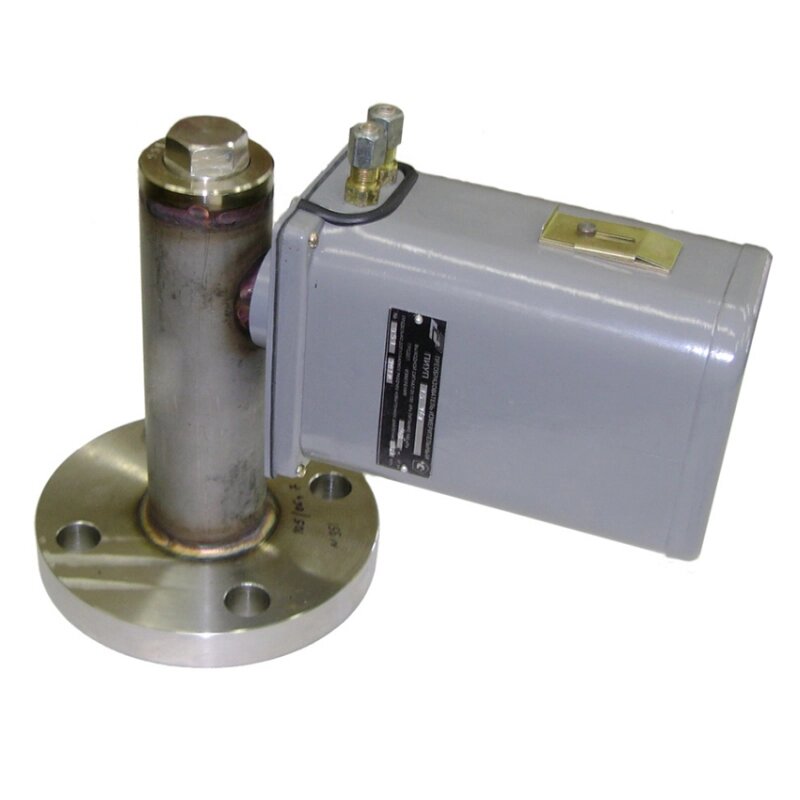

Перетворювач рівня буйковий пневматичний ПІУП

Преобразователь уровня буйковый пневматический ПИУП.

Общие сведения

Преобразователь уровня буйковый пневматический ПИУП (в дальнейшем - преобразователь) предназначен для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости или границе раздела двух несмешивающихся жидкостей, находящихся под вакууметрическим, атмосферным или избыточным давлением.

Уровнемер предназначен для выдачи информации в виде стандартного пневматического сигнала об уровне жидкости находящихся под давлением.

Покупая в компании Комплекспромпоставка, которая находится в г. Харькове преобразователь уровня ПИУП , Вы получаете возможность приобрести надёжное оборудование по самым доступным ценам. То есть купить в Харькове преобразователь уровня ПИУП на максимально выгодных условиях. Именно мы сможем наиболее полно удовлетворить ваш запрос.

Буйковые уровнемеры - это средство для непрерывного измерения уровня жидких продуктов в резервуарах и емкостях, измерения уровня раздела двух жидкостей, определения плотности продукта по пропорциональному изменению положения плавающего буйка. Они хорошо работают в различных жидкостях при широком диапазоне температур и давлений. Буйковые уровнемеры также применяются для решения различных прикладных задач во многих отраслях промышленности. Современная электроника позволяет встраивать уровнемеры в АСУТП любой сложности.

Преобразователь уровня буйковый должен эксплуатироваться в условиях, установленных для исполнения УХЛ категории размещения 3.1 или ХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от - 45°C до + 50°C или + 70°C (соответственно исполнений: ДЗ для УХЛ, C2 для ХЛ по ГОСТ 12997).

Для работы при + 70°C преобразователи изготавливаются в обоснованных случаях по согласованию с изготовителем.

Преобразователь уровня буйковый может использоваться при низком вакууме по ГОСТ 5197.

Технические данные

Условное обозначение модификаций преобразователя, параметры измеряемой жидкости приведены в таблице 1.

Таблица 1. Основные технические характеристики

Условное обозначение модификаций преобразователя	Предельно допускаемое рабочее избыточное давление, МПа	Верхний предел измерения, м	Уровень границы раздела жидкостей, м	Диапазон плотности измеряемой жидкости, г/см3	Диапазон разности плотностей двух жидкостей, г/см3	Диапазон температур измеряемой среды, °С
ПИУП - 11	10; 16	0,25; 0,40; 0,60; 0,80; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 12,0; 16,0	-	0,5 - 2,0	-	- 50.. + 100
ПИУП - 12	4,0	0,25; 0,40; 0,60; 0,80; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 8,0; 10,0; 12,0; 16,0	-	0,5 - 2,0	-	- 50.. + 100
ПИУП - 13	6,4					- 200.. + 50
ПИУП - 14	6,4					- 50.. + 200
ПИУП - 15	6,4					- 50.. + 400
ПИУП - 21	4,0	-	0,60; 0,80; 1,0; 1,6; 2,0; 2,5; 3,0	0,8 - 1,2 (для нижней фазы)	0,122 - 0,4	- 50.. + 100
ПИУП - 22				0,8 - 1,2 (для нижней фазы)	0,122 - 0,4	- 50.. + 200

Примечание: при температуре измеряемой среды в диапазонах от - 200 до - 50°C и от 50 до 400°C преобразователи используются в качестве индикатора уровня жидкости.

Пределы допускаемой основной погрешности преобразователей, выраженные в процентах от верхнего предела измерения или диапазона изменения выходного сигнала, должны соответствовать ±0,5; ±1,0; ±1,5.

Расчетные значения выходных сигналов преобразователей в зависимости от измеряемого уровня определяют по формуле

Sp = 20 + 80·(H/Hmax), кПа

где Sp - расчетное значение выходного сигнала, кПа

H - задаваемое значение измеряемого уровня, мм, см и м
Hmax - верхний предел измерения в тех же единицах, что и Н
20 - начальное значение выходного сигнала, кПа
80 - диапазон изменения выходного сигнала, кПа

При измерении уровня жидкости от нижнего до верхнего предела измерения выходной сигнал измеряется от 20 до 100 кПа.

Давление воздуха питания преобразователей 140±14 кПа.
Преобразователи обеспечивают передачу выходного сигнала по пневматической линии связи внутренним диаметром 4 мм на расстояние до 300 м по трассе.

По устойчивости к механическим воздействиям преобразователи выдерживают вибрацию частотой 10..55 Гц с амплитудой вибросмещения не более 0,035 мм.

Степень защиты преобразователей от воздействия пыли и воды IP54 по ГОСТ 14254
Расход воздуха питания в установившемся режиме при нормальных условиях не превышает 5л/мин.
Материалы буйка, подвески, кронштейна, присоединительных фланцев указаны в таблице 2.

Таблица 2

Материалы
буйка и подвески	присоединительного фланца	прокладок	мембраны
Сталь 12х18Н10Т	Сталь 12х18Н10Т	фторопласт	Сплав 36НХТЮ

Вероятность безотказной работы работы преобразователей не менее 0,98 за 2000 ч.

Средний срок службы преобразователей - 12 лет.

Масса преобразователей, кг, не более:

ПИУП - 11 - 5,7
ПИУП - 12 - 14,2
ПИУП - 13 - 32,1 (с теплоотводящим патрубком)
ПИУП - 14 - 14,3
ПИУП - 15 - 37,5 (с теплоотводящим патрубком)
ПИУП - 21 - 5,7
ПИУП - 22 - 14,2

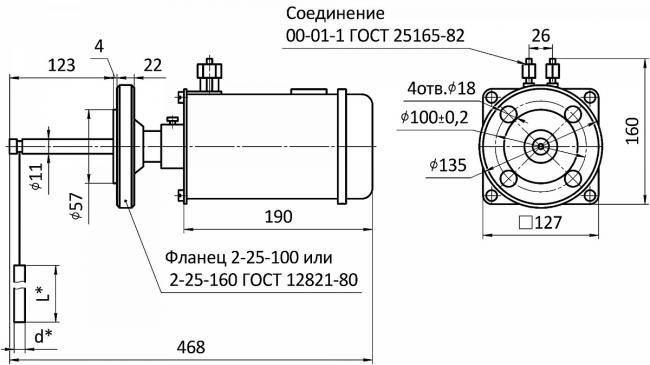

Габаритные, установочные и присоединительные размеры преобразователей соответствуют указанным на рисунках 4,5.

Присоединительные размеры фланцев выполнены по ГОСТ 12815.

Типоразмеры присоединительных фланцев преобразователей приведены в таблице 3.

Примечание * . В зависимости от предела измерения, см. рисунок 5

Параметры буйков в зависимости от условного обозначения преобразователя и верхнего предела измерения уровня указаны в таблице 4.

Примечание. Буйки длиной более 2500 мм состоят из секций.

Преобразователи могут поставляться с повышенной чистотой поверхности буйка для измерения уровня вязких сред, не обладающих адгезией с этой поверхностью. Необходимость поставки преобразователей с буйком повышенной чистоты поверхности оговаривается при заказе и согласовывается с заводом - изготовителем.
