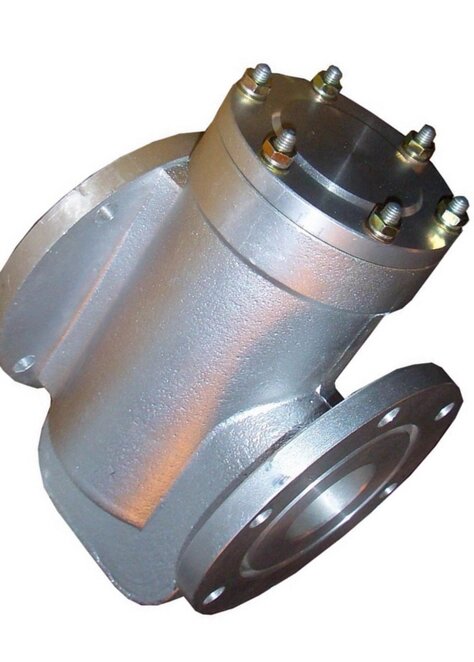

Фільтр рідини магістральний ФЖ-40. Фільтр для палива ФЖ-40.

Фільтр рідини магістральний ФЖ - 40 Фільтри рідини магістрального типу ФШ - 40 призначені для очищення від механічних домішок неагресивних нафтопродуктів з кінематичною в'язкістю від 0 , 55 до 300 мм 2 / с, температурою від мінус 50 до плюс 50 0 с, тиском 0,6 МПа, 1,6 МПа і 6,4 МПа. Фільтри використовуються в стаціонарних установках, а також на наземних рухомих засобах заправки і перекачування при їх роботі на місці в умовах, що виключають прямий вплив сонячного випромінювання і атмосферних опадів.

Технічні характеристики:

Умовний прохід, мм: 40

Робочий тиск, МПа: 0,6

Температура навколишнього повітря, 0 З: від мінус 50 до плюс 50

Номінальна тонкість фільтрації, мкм: 50 *

Кінематична в'язкість фільтрованої рідини, мм 2 / с: від 0,55 до 300

Приєднувальні і габаритні розміри: рис.1

Напрям потоку рідини: у напрямку потоку в трубопроводі

Приєднання до трубопроводу: фланцеве

Номінальний витрата фільтрованої рідини, м 3 / год: таблиця 1.

Пристрій і принцип роботи: Фільтр рідини магістрального типу ФШ - 40 складається з корпусу - 3., знімною кришки - 2, яка кріпиться за допомогою болтів - 1., (малюнок 1) і фільтруючого елемента, який знаходиться в корпусі 1. Рідина, потрапляючи в фільтр через приєднувальних фланці - 5., проходить через фільтруючий елемент, очищається і через вихідний фланець потрапляє в трубопровід.
