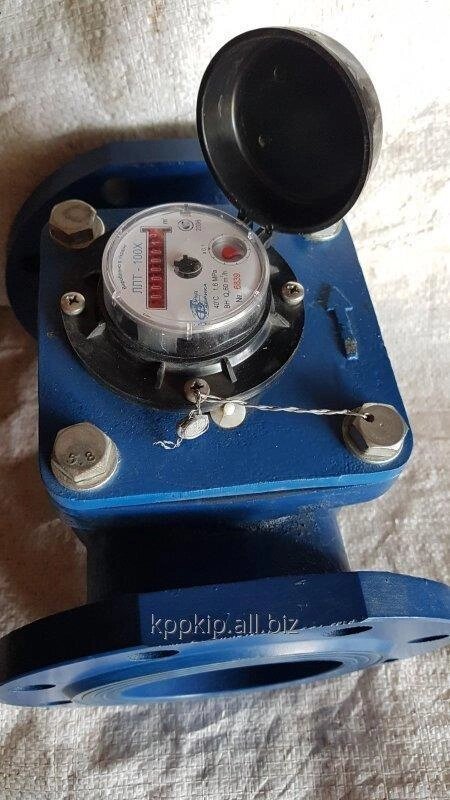

Лічильник води турбінний ЛЛТ - 100.

Лічильник води турбінний ЛЛТ - 100

Лічильник води турбінний ЛЛТ - 100
У тому випадку, коли перед Вами постає завдання придбати лічильник води ЛЛТ - 100, то ви можете звернутися до компанії КомплексПромПоставка. Крім даного товару, Ви знайдете широкий асортимент продукції контрольно - вимірювальних приладів автоматики, запірно - регулюючої арматури. Лічильники холодної та гарячої води турбінні ЛЛТ призначені для вимірювання об'єму води в системах холодного та гарячого водопостачання.
Лічильники повсюдно використовуються для обліку та різного контролю обсягу води житлово - побутової сфері, у комунальному господарстві, в промисловості, для контролю виробничо - технологічних процесів.
Усі лічильники типу ЛЛТ відповідають вимогам ДСТУ 3709.1 - 98 та ТУ V 33.2 - 31784125 - 002 - 2003, та затверджені Держстандартом України, внесені до Державного реєстру засобів вимірювальної техніки та допущені до застосування в Україні за номером У187.
Інтервал калібрування та повірки лічильників серії ЛЛТ становить не більше трьох років, а повний термін експлуатації –12 років.

Конструкція та принцип роботи
Лічильники серії ЛЛТ є тахометричні сухохідні турбінні фланцеві водолічильники з поворотним рахунковим механізмом.
Конструкція турбінних лічильників складається з трьох основних вузлів: корпусу, вимірювального блоку та лічильного механізму.
Принцип роботи лічильника заснований на перетворенні швидкості потоку води, пропорційної об'ємної витрати в трубопроводі показання лічильного механізму за допомогою аксіально розташованої турбіни і черв'ячної передачі.
Потік води, стабілізований струменевипрямлячем вимірювального блоку, надає руху турбіну, що обертається в сапфірових опорах.
Обертання турбіни за допомогою черв'ячної передачі під прямим кутом передається на магнітну напівмуфту вимірювального блоку, яка, у свою чергу, через герметичну перегородку за допомогою магнітного зв'язку призводить до обертання магнітну напівмуфту лічильного механізму.
Рахунковий механізм забезпечує перетворення кутової швидкості обертання магнітної напівмуфти у показання відлікових роликів з необхідними передавальними відносинами.
Корпуси лічильників із фланцями для приєднання до трубопроводу за ГОСТ 12817 виконані із сірого чавуну з антикорозійним покриттям.
Застосування в конструкції високоякісних антифрикційних матеріалів, зносостійких полімерів, що не вимагають змащування, сапфірових опор забезпечує малі втрати на тертя, великий динамічний діапазон вимірювання витрати і багаторічну стабільну роботу турбінних водолічильників серії ЛЛТ.
Міжповірочний (міжкалібрувальний) інтервал не більше 3 років.

Технічні характеристики
Лічильники відповідають класу точності відповідно до ДСТУ 3709.1 - 98 (150 4064 - 1: 1993) за умови монтажу на трубопроводі в горизонтальному (Н) положенні.
Номінальні діаметри Dn лічильників та об'ємні витрати води залежно від виконання наведені у таблиці 4.

Поріг чутливості - трохи більше 0,5 Qmin, м3/ч.

Місткість рахункового механізму 999999 м3 та 99999999 м3.

Втрата тиску на Qmax трохи більше 0,1 МПа.

Межі допустимої відносної похибки лічильників не перевищують значень, наведених у таблиці 5.

Таблица 5.

Габаритні та приєднувальні розміри лічильників, їх маси наведені у таблиці 6.

Таблица 6.

Приєднання до трубопроводу – флянцеве згідно з ГОСТ 12817.
Лічильники води серії ЛЛТ вимагають застосування фільтра грубої очистки на вході за зоною прямолінійної ділянки трубопроводу.
Лічильники мають захист від магнітних полів.
Середній повний термін служби лічильника за дотримання правил експлуатації - 12 років.

ПОЗНАЧЕННЯ І МАРКУВАННЯ ЛІЧИЛЬНИКІВ

ЛЛТ - умовне позначення лічильника води

Dn – чисельне значення номінального діаметра (Dn), мм

Х - лічильники, призначені для вимірювання об'єму холодної води

T - лічильники, призначені для вимірювання об'єму гарячої води

Приклад позначення для лічильників холодної води з Dn25:
«Лічильник холодної води крильчастий ЛЛ - 25Х ТУ У 33.2 - 31784125 - 001 - 2003». Маркування лічильників виконано на табло лічильного механізму. Колір корпусу та маркування лічильників холодної води – синій, лічильників гарячої води – червоний.
