Перетворювач тиску Сапфір-22МП

Компания « КомплексПромПоставка» специлизируется на поставках продукции технического назначения для предприятий всех форм собствености .Мы поставляем приборы и оборудование в основном непосредственно от производителей.

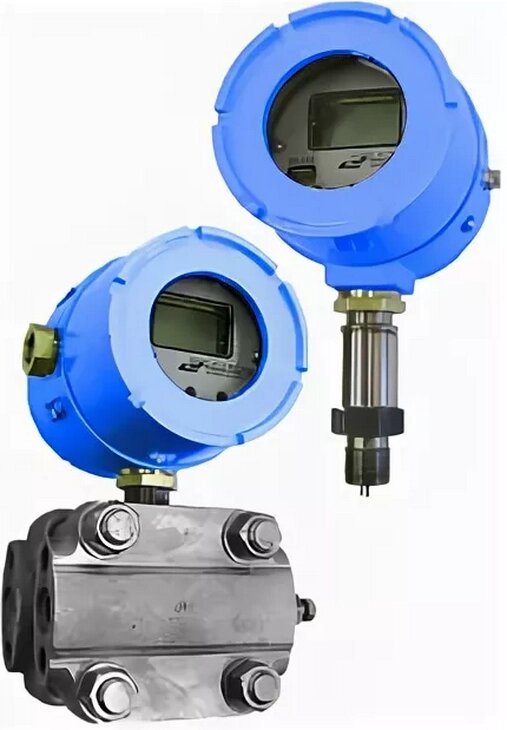

Перетворювач тиску Сапфір - 22МП.

Комплекс мікропроцесорних датчиків Сапфір - 22МП (надалі - датчики) призначений для пропорційного безперервного перетворення тиску, розрядження та різниці тисків рідин та газів нейтральних та агресивних середовищ в уніфікований струмовий вихідний сигнал. Датчики Сапфір - 22МП є аналогами датчиків Сапфір - 22МТ, мають ті ж приєднувальні розміри і є новим поколінням із серії "Сапфірів". У датчиках Сапфір - 22МП зменшена допустима основна похибка, допустима температурна похибка не перевищує основну на будь - якій межі вимірювань. Переналаштування меж, налаштування "нуля" і "діапазону" здійснюється за допомогою виносного пульта управління і контролем параметра, що вводиться на табло.Датчики можуть бути перенастроєні на будь - який діапазон вимірювань як стандартний, так і нестандартний.Датчики різниці тиску можуть використовуватися в пристроях, призначених для перетворення значень рівня рідини, витрати рідини або газу.Датчики виготовляються для потреб народного господарства, постачання експорту, і навіть експлуатації на об'єктах атомної енергетики (ОАЕ).Датчики випускаються з технічних умов РИБЮ 406233.033 ТУ.За стійкістю до кліматичних впливів датчики мають такі виконання згідно з ГОСТ 15150 - 69:

У2 * - для роботи при температурі від мінус 30 до 50 ° С, і від мінус 40 до 80 ° С;
УХЛ3.1 * та Т3 * - для роботи при температурі від 5 до 50 °С;
УХЛ3.1 * * і Т3 * * - для роботи за температури від мінус 10 до 80 °С.
Відносна вологість навколишнього повітря – 95 % при 35 °С.
Датчик має виконання з вибухозахисту:
в/н - незахищене;
Їх - вибухозахищене з видом вибухозахисту “іскробезпечний електричний ланцюг “ia” та рівнем вибухозахисту “особовибухобезпечний” (О); відповідають ГОСТ 22782.5 – 78; маркування з вибухозахисту "ОЕxia IIСТ5 Х" за ГОСТ 12.2.020 - 76; категорія та група вибухонебезпечної суміші IIСТ5 за ГОСТ 12.1.011 – 78;
Вн - вибухозахищене з видами вибухозахисту "спеціальний та вибухонепроникна оболонка" (sd) та рівнем вибухозахисту "вибухобезпечний" (1); відповідають ГОСТ 22782.3 – 77, ГОСТ 22782.6 – 81; маркування з вибухозахисту "1Еxsd11ВТ5" за ГОСТ 12.2.020 - 76; категорія та група вибухонебезпечної суміші IIВТ5 за ГОСТ 12.1.011 - 78 (крім датчиків абсолютного тиску) мод. 2030; 2040. Невибухозахищене.
Ступінь захисту від впливу води та пилу IP55 за ГОСТ 14254 – 96.
Датчики, призначені для роботи на ОАЕ, випускаються лише у невибуховому виконанні.

Коли перед Вами постане завдання придбати перетворювач Сапфір - 22МП, то радимо Вам звернутися в компанію Комплекспромпостачання. У нашій компанії, окрім цього товару, Вам із задоволенням запропонують також широкий асортимент продукції контрольно - вимірювальних приладів автоматики, запірно - регулюючої арматури. Проявити індивідуальний підхід до кожного клієнта - ось та перевага, яка відрізняє компанію Комплекспромпостачання від інших організацій - постачальників.

Купуючи в компанії КомплексПромПоставка, що знаходиться в Харкові перетворювач Сапфір - 22МП, Ви отримуєте можливість придбати надійне обладнання за найдоступнішими цінами та гнучку систему знижок. Це обладнання повністю відповідає вимогам сучасних стандартів якості. Тобто купити у Харкові перетворювач Сапфір – 22МП на максимально вигідних умовах. Саме ми зможемо найповніше задовольнити Ваш запит, пропонуючи Вам це обладнання в комплексі з широким асортиментом контрольно - вимірювальних приладів, автоматики та запірно - регулюючої арматури.

Характеристики перетворювача тиску Сапфір - 22МП.

Моделі, верхні межі вимірювань, гранично допустимі робочі надлишкові тиску для датчиків різниці тисків вказані в табл. 1.

Таблиця 1

Примітки до табл. 1 та 2:

1. Датчики, верхня межа вимірювань яких відзначена знаком " * ", приймаються на виготовлення на окреме замовлення після погодження.

2. За окремим замовленням, після погодження із замовником, датчики можуть поставлятися з роздільником РМ, рукавом і заповнюватись розділювальною рідиною (див. розділ 8).

При випуску датчики різниці тисків, призначені для вимірювання рівня рідини, можуть бути налаштовані відповідно до замовлення будь - яку верхню межу вимірювань, що не виходить за крайні значення, передбачені для даної моделі.

Моделі, параметри, що вимірюються, і верхні межі вимірювань датчиків тиску вказані в табл. 2.

На вимогу замовника можуть бути виготовлені датчики з одиницями тиску кгс/м2 (кПа), кгс/см2 (МПа).
Межі основної похибки, що допускається, вираженої у відсотках верхньої межі або суми верхніх меж вимірювань рівні:
±0,1; ±0,15; ± 0,25 - для датчиків з верхніми межами або сумою верхніх меж вимірювань від 1 кПа до 100 МПа включно;
± 0,5 - для датчиків з верхніми межами або сумою верхніх меж вимірювань від 0,4 кПа до 100 МПа включно.
± 1 - для датчиків з верхніми межами або сумою верхніх меж вимірювань від 0,16 до 0,25 кПа.
± 0,2 та ± 0,4 - для датчиків різниці тисків з верхніми межами вимірювань від 1 кПа до 16 МПа та для інших датчиків з верхніми межами або сумою верхніх меж вимірювань від 1 до 250 кПа крім У2 * (від мінус 40 до 80 °С);

Вихідний сигнал:

0 – 5, 5 – 0 мА – для моделей з чотирипровідною схемою включення;
4 – 20; 20 - 4 мА - для моделей з чотирипровідною та двопровідною схемами включення.
Електричне живлення датчиків з видом вибухозахисту "іскробезпечний електричний ланцюг" здійснюється від блоків БПС - 90, інших датчиків - від блоків 4БП36, що випускаються ЗАТ "Манометр" (див. Розділ 4).
Електричне живлення датчиків з видами вибухозахисту “спеціальна та вибухонепроникна оболонка”, а також незахищених здійснюється від джерела постійного струму напругою:
(36 ± 0,72) - для датчиків з чотирипровідною схемою включення і вихідними сигналами 0 - 5, 5 - 0, 4 - 20, 20 - 4 мА;
від 16 до 36 - для датчиків з двопровідною схемою включення і вихідними сигналами 4 - 20 і 20 - 4 мА.
Потужність, не більше 1,2 В×А
Датчики призначені для вимірювання середовищ, по відношенню до яких матеріали деталей, що контактують з середовищем, що вимірювається (табл. 3), є корозійностійкими.
Габаритні, настановні та приєднувальні розміри вказані на рис. 1 – 7.

Таблиця 3

Маса датчиків (без урахування монтажних частин) та виконання за матеріалами, залежно від моделей, вказані в табл. 4.

Cхема складання умовного позначення датчика
Сапфір - 22МП - Ех - 2420 - 01 - У2( - 30 + 50) - 0,25 - 6,3 кПа / 10 - 42 - 2 - Н1 - ПУ
1 2 3 4 5 6 7 8 9 10 11
1. Виконання з вибухозахисту (проставляється тільки для вибухозахищеного виконання):
Їх - "іскробезпечний електричний ланцюг",
Вн - "вибухонепроникна оболонка"
2. Модель за табл. 1, 2
3. Позначення виконання за матеріалами табл. 3, 4
4. Позначення виду кліматичного виконання та діапазон температур
5. Межа основної похибки, що допускається
6. Верхня межа вимірювань із зазначенням одиниці тиску за табл. 1, 2
7. Гранично допустимий робочий надлишковий тиск за табл. 1
8. Код вихідного сигналу: 05 – (0 – 5 мA); 50 - (5 - 0 мА); 42 - (4 - 20 мA); 24 – (20 – 4 мA).
9. Код схеми включення: 2 – двопровідна; 4 – чотирипровідна
10. Код комплекту монтажних частин за табл. 5 Проставляється лише при замовленні комплекту.
11. Код пульта керування. Проставляється лише при замовленні пульта.
Примітки: 1. Пульт керування є універсальним пристроєм (для будь - якої моделі датчика), призначений для налаштування, калібрування та контролю параметрів датчика та обов'язковим елементом під час підготовки датчика до експлуатації. При замовленні датчика може бути вказано будь - яку кількість ПВ. ПУ поставляються за окрему плату, а також можуть поставлятись на окреме замовлення.
2. При замовленні датчиків, призначених для експлуатації на ОАЕ, проставити літеру “А” після номера моделі; при замовленні датчиків з роз'ємом проставити букву "Р" наприкінці умовного позначення перед номером ТУ; при замовленні датчиків з приробітком 360 год. проставити букву “П” після номера моделі.
Приклади запису позначення датчика при його замовленні та документації іншої продукції, в якій він може бути застосований.
1. Датчик різниці тисків Сапфір - 22МП моделі 2430, з мембраною, що контактує з вимірюваним середовищем, зі сплаву 36НХТЮ та монтажними частинами (ніпель, монтажний фланець) з вуглецевої сталі з покриттям (01), що має кліматичне виконання мінус 30 до 50 °С, межа основної похибки ± 0,2 % , межа вимірювань 40 кПа, гранично допустимий робочий надлишковий тиск 16 МПа, діапазон вихідного сигналу (4 - 20) мА комплект монтажних частин з кодом Н5 позначається:
Сапфір - 22МП - 2430 - 01 - У2( - 30 + 50) - 0,2 - 40 кПа/16 - 42 - Н5 РИБЮ 406233.033 ТУ.
2. При замовленні датчиків вибухозахищеного виконання перед номером моделі проставляються літери “Ех” або “Вн”:
Сапфір - 22МП - Ех - 2430 - 01 - У2 ( - 30 + 50) - 0,2 - 40 кПа /16 - 42 - Н5 РИБЮ 406233.033 ТУ.
3. При замовленні датчиків, призначених для експлуатації на ОАЕ, після номера моделі проставляється буква “А”:
Сапфір - 22МП - 2430 - А - 01 - У2( - 30 + 50) - 0,2 - 40 кПа /16 - 42 - Н5 РИБЮ 406233.033 ТУ.
4. При замовленні датчиків з приробітком 360 год після номера моделі проставляється буква “П”:
Сапфір - 22МП - 2430 - П - 01 - У2( - 30 + 50) - 0,2 - 40 кПа /16 - 42 - Н5 РИБЮ 406233.033 ТУ.
5. При замовленні датчиків виконання з роз'ємом наприкінці умовного позначення перед номером ТУ проставляється буква “Р”:
Сапфір - 22МП - 2430 - 01 - У2( - 30 + 50) - 0,2 - 40 кПа/16 - 42 - Н5 - Р РИБЮ 406233.033 ТУ
