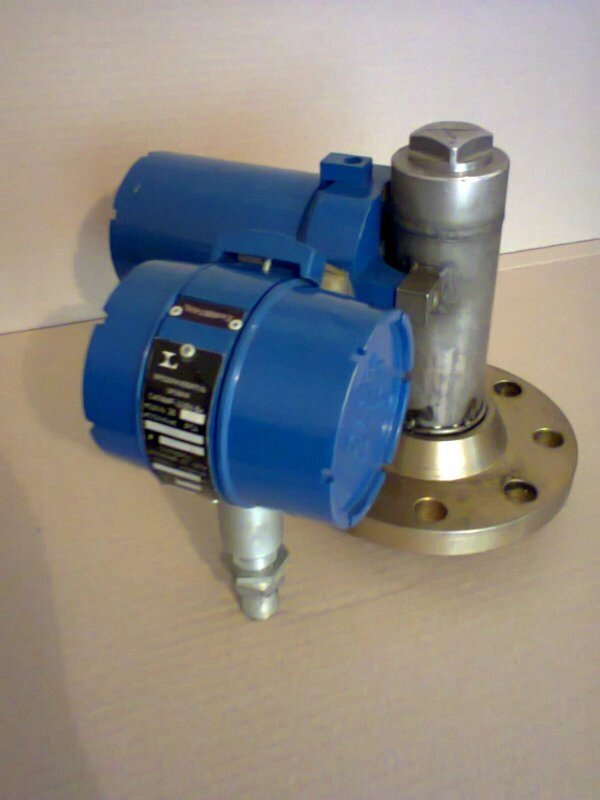

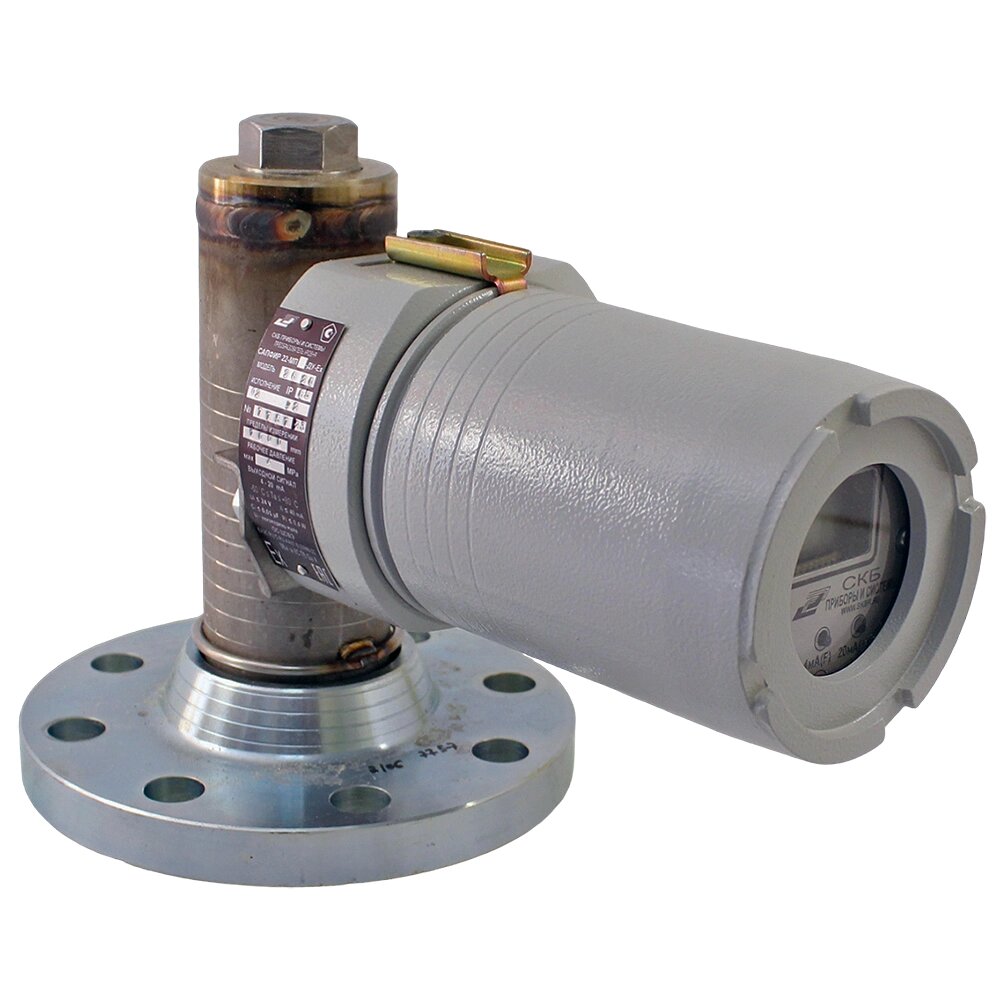

Перетворювач тиску САПФІР 22 ДУ

Перетворювач тиску Сапфир 22 ДУ

Уровнемер САПФІР 22 ДУ це датчик рівня води, рідини та інших середовищ, в тому числі нейтральних і агресивних. Він забезпечує безперервне перетворення вимірюваного параметра в цифровий сигнал на базі протоколу HART або аналоговий сигнал дистанційної передачі даних з вихідним сигналом 0 - 5 мА, 0 - 20 мА, 4 - 20 мА. САПФІР 22 ДУ використовується в різних сферах промисловості і виробництва, в тому числі на вибухонебезпечних об'єктах САПФІР - 22ДУ - ВН з маркуванням вибухозахисту 1ExdIIВT4 / H2, а також в іскробезпечному виконанні Сапфір - 22ДУ - Ex для іскробезпечних кіл з маркуванням 0ExiaIICT6X. Принцип роботи рівнеміра буйкового заснований на тому, що при підвищенні або зниженні рівня рідини в ємності на вимірювальний блок через буй тисне гідростатичний тиск, який змінюється в залежності від зміни рівня рідини в резервуарі. Далі ця зміна передається через важіль на тензопреобразователь і після на електронний блок, в якому відбувається перетворення електричного опору тензорезисторів в уніфікований вихідний струмовий сигнал передачі даних. При цьому всередині приладу знаходиться демпфер з досить щільної, в'язкою рідиною для згладжування і більш м'якого реагування на зміни рівня в ємності. При температурі навколишнього середовища вище 80 ° С рівнемір повинен мати додатково в замовленні спеціальний тепловідвідний патрубок, виконаний в одному з виконань - сталь 20, 12Х18Н10Т або 10Х17Н13М2Т і призначений для роботи в діапазоні - 200 + 400 ° С. Перетворювачі рівня серії 22 ДУ не призначені для розміщення в середовищах, в яких конденсат парів замерзає при температурі нижче нуля. В такому випадку рівнемір повинен бути встановлений в обігрівається шафі. Вони характеризуються такими параметрами як рівень вимірювань (занурювана довжина), тиск, витримується приєднувальних фланцем, щільність середовища. Так при замовленні моделі 22 ДУ 2615 замовник може розраховувати на межа вимірювань від 0 - 600мм до 0 - 1600 мм, при щільності вимірюваної рідини від 910кг / м3 до 1000 кг / м3 і максимальному тиску на фланець 25кгс / см2 або 2,5 МПа. А при покупці 22 ДУ 2640 замовник вже може вибрати рівень з ряду 0 - 250мм . . . . 0 - 10000мм, діапазон щільності від 350кг / м3 до 2000кг / м3 і максимальний тиск на фланець, рівне 160 кгс / см2 або 16МПа.

Характеристики рівнемірів:
