Газовый фильтр ФС-25 предназначен как и другие фильтры из этой же серии для очистки воздуха, газа природного происхождения и газов не содержащих агрессивных примесей от механических частиц (окалин, стружки, пыли).
Фильтры ФС-25 используются в газовых установках непосредственно перед контрольно-измерительными приборами, запорной и регулирующей арматурой, газовыми горелками применяющихся в котлах и другими газоснабжающими устройствами для понижения износа оборудования. Корпус применяемый для фильтра ФС-25 отливается из алюминия.
В корпусе предусмотрены штуцера для монтажа на фильтре индикатора перепада давления ИПД или ДПД Фильтрующий элемент состоит из нержавеющей сетки с ячейкой 0,08 мм (80 мкм).
Параметры | Значение |
Условный проход Ду, мм | 25 |
Рабочее давление МПа, не более | 1,2 |
Фильтрующий элемент — нержавеющая сетка с ячейкой, мм | 0,08 |
Пропускная способность, м3/ч, при входном давлении, кгс/см2 | |
1,0 | 130 |
2,0 | 175 |
3,0 | 205 |
6,0 | 270 |
12,0 | 370 |
Допускаемый перепад на фильтре, кПа | 5 |
Габаритные размеры, мм, не более |
|
Масса, кг, не более | 2 |
Срок службы, лет, не более | 15 |
В корпусе фильтра газового ФС-25 имеются два резьбовых отверстия для подсоединения дифманометров.
При проходе газа через кассету с фильтрующей сеткой пыль и другие твердые частицы остаются на сетке.
степень загрязнения сетки определяется по перепаду давления газа до и после фильтра.
Монтаж и эксплуатация фильтров газовых ФС-25 должны соответствовать требованиям «Правил безопасности в газовом хозяйстве» Госгортехнадзора.
Фильтр газовый ФС-25 устанавливается так, чтобы направление стрелки на корпусе совпадало с направлением потока газа. При отсутствии дифманометров резьбовые отверстия в корпусе фильтра должны быть заглушены пробками.
Проверить фильтр ФС-25 осмотром на отсутствие механических повреждений на корпусе фильтра и крышки.

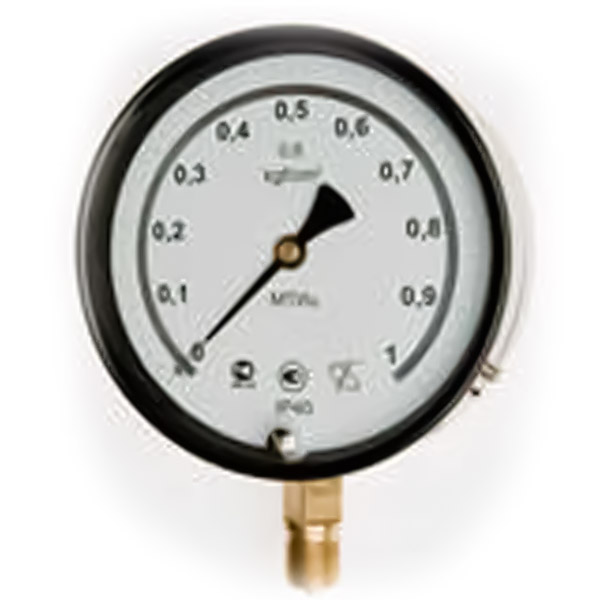

Подсоединить к корпусу фильтра дифманометры или манометры образцовые.
Медленным открытием входного вентиля подать максимальное давление газа и проверить перепад давления на фильтре с помощью дифманометров. Потери давления газа на чистой фильтрующей сетке не должны превышать 2500 Па (250 мм вод ст).
Газ, проходя через сетку, очищается от твердых частиц, которые оседают на сетке и в нижней части корпуса.
Степень загрязнения сетки определяется по перепаду давления на входе и выходе фильтра. Перепад давления на грязной сетке не должен превышать 5000 Па (500 мм вод ст).
При превышении этого значения, крышку фильтра отвинтить, извлечь кассету с сеткой, промыть ее, или заменить новой. Внутренние полости корпуса и крышки очистить от пыли и грязи.
После сборки фильтра газового ФС-25, провести его обязательную опрессовку.
Фильтр газовый ФС-25 подлежит профилактическому осмотру и техническому обслуживанию в сроки, определяемые графиком, утвержденным руководителем эксплуатирующей организации.
Работа по профилактическому осмотру фильтра газового ФС-25 ( ФГ-25 ) заключается в проверке степени загрязнения фильтрующей сетки и очистке фильтра от пыли и грязи.
Хранения фильтров газовых ФС-25 ( ФГ-25 ) должно производиться по условиям хранения 3 ГОСТ 15151-69.
При длительном хранении на складе фильтры должны быть законсервированы маслом К-17 ГОСТ 10877-78 или другими смазками для изделий группы П по варианту защиты ВЗ-1 ГОСТ 9.014-78.
Возможно изготовление данных фильтров газовых ФГ с индикатором перепада давления (индикатором загрязненности фильтра). Данный индикатор замеряет давление на фильтре на входе и на выходе и показывает уровень загрязненности. При нахождении стрелки в зеленой зоне фильтр допустимо чист, при переходе стрелки в красную зону — фильтр необходимо почистить. Индикатор устанавливается на фильтр газа ФГ, ФС по дополнительному требованию.
